Soal Penilaian Harian IPA Kelas 9 Semester Ganjil Materi Listrik Dinamis

Thursday, September 2, 2021

Soal Penilaian Harian IPA Kelas 9 Listrik Dinamis (Gambar Canva.com)


Soal Evaluasi IPA Kelas 9 Semester Ganjil Materi Listrik Dinamis - Bagi bapak dan ibu guru SMP yang mengajar semester ganjil sudah dilalui beberapa minggu, dan biasanya bapak dan ibu guru akan disibukkan dengan membuat soal untuk penilaian harian yang sesuai dengan kurikulum 2013.


Pada kesempatan ini kami akan berbagi soal-soal penilaian harian mata pelajaran IPA Kelas 9 Semester Ganjil Materi Listrik Dinamis yang mungkin bisa dijadikan referensi untuk Penilaian Harian khususnya pelajaran IPA Kelas 9 Semester ganjil dengan Materi Listrik Dinamis yang dikutip dari Modul PJJ IPA Kelas 9 Semester Gasal yang dikeluarkan oleh Kementerian Pendidikan dan Kebudayaan Republik Indonesia.


Berikut soal penilaian harian IPA Kelas 9 Semester Ganjil Materi Listrik Dinamis :


Bacaan berikut untuk menjawab soal no 1 - 3.

ELEKTRON DALAM PENGHANTAR

Sebuah penghantar (konduktor) memiliki benyak elektron bebas yang dapat digambarkan seperti awan elektron. Dengan sedikit energi dari luar (misalnya energi dari sebuah baterai), elektron ini mampu bergerak dalam penghantar. Pergerakan elektron inilah yang menyebabkan terjadinya arus listrik.


Arah pergerakan elektron dalam suatu penghantar berlawanan dengan arah  mengalirnya arus listrik.

1. Perhatikan pernyataan berikut ini.

1) Arus listrik mengalir dari potensial tinggi ke potensial rendah.

2) Proton mengalir dalam penghantar menyebabkan terjadinya arus listrik.

3) Semakin besar muatan listrik yang mengalir, semakin besar pula kuat arus pada penghantar.

Pernyataan yang tepat adalah….

A. 1, 2, dan 3

B. 1 dan 2

C. 1 dan 3

D. 2 dan 3


2. Dalam 2 menit pada penghantar mengalir muatan sebesar 42 C. Kuat arus yang mengalir pada penghantar tersebut adalah….

A. 0,35 mA

B. 21 mA

C. 350 mA

D. 21 A


3. Sebuah aki menyimpan muatan 5.400 C. Aki tersebut mengalirkan arus listrik sebesar 0,1 A. Bila dianggap arus yang mengalir selalu konstan, usia pakai aki tersebut adalah….

A. 5 jam

B. 10 jam

C. 12 jam

D. 15 jam


Bacaan berikut untuk menjawab soal no 4 - 5.

HAMBATAN VS HAMBATAN JENIS

Tembaga memiliki daya hantar listrik yang lebih baik dibandingkan logam lainnya. Kemampuan suatu benda menghambat laju arus listrik pada penghantar disebut resistansi (hambatan). Besarnya hambatan tergantung pada panjang, luas penampang, dan bahan (hambatan jenis) penghantar tersebut.

Gambar berikut menunjukkan desain percobaan pengujian hambatan jenis (resistivity) berbagai bahan. Pada percobaan tersebut ukuran (dimensi) masingmasing bahan adalah yang sama.


Tabel pengujian diperoleh sebagai berikut:


4. Berdasarkan tabel di atas, urutan hambatan jenis penghantar dari yang terkecil sampai terbesar adalah….

A. P, Q, R, dan S

B. Q, R, P, dan S

C. S, P, R, dan Q

D. S. R, P, dan Q


5. Sebuah penghantar terbuat dari bahan Q memiliki panjangnya 2 meter memiliki luas penampang 0,8 mm². Hambatan jenis bahan Q adalah….

A. 8 x 10⁻³ Ωm

B. 8 x 10⁻⁵ Ωm

C. 1,6 x 10⁻³  Ωm

D. 1,5 x 10⁻⁵  Ωm


Bacaan berikut untuk menjawab soal nomor 6 – 7.

HUKUM OHM

George Simon Ohm seorang ilmuwan yang menyelidiki hubungan antara kuat arus dan tegangan ujung-ujung suatu penghantar. Dari hasil percobaan, Ohm menyimpulkan bahwa kuat arus yang mengalir pada penghantar sebanding dengan tegangan (beda potensial) pada ujung-ujung penghantar tersebut. Selain itu perbandingan tegangan dan kuat arus pada setiap percobaan cenderung menunjukkan angka yang tetap.



Gambar di bawah merupakan skema percobaan untuk menyelidiki kuat arus yang mengalir pada lampu P dengan merubah nilai tegannya. Percobaan dilakukan berulangkali dengan cara mengganti lampu P dengan lampu Q, R, dan S.

Grafik antara tegangan dan kuat arus dari berbagai percobaan tersebut digambarkan sebagai berikut.



6. Berdasarkan grafik hasil percobaan, lampu yang memiliki nilai hambatan terkecil dan terbesar adalah….

A. P dan R

B. Q dan S

C. R dan P

D. S dan Q


7. Pada percobaan dengan menggunakan lampu P, saat nilai tegangan diatur 12 V, kuat arus yang melalui amperemeter tercatat 60 mA. Bila nilai tegangan diturunkan menjadi 8 V, maka angka yang ditunjukkan oleh amperemeter adalah….

A. 40 mA

B. 50 mA

C. 90 mA

D. 400 mA


8. Lampu 200 Ω dihubungkan pada tegangan 12 volt. Kuat arus yang melewati lampu adalah….

A. 600 mA

B. 60 mA

C. 16,7 mA

D. 0,06 mA


9. Tiga buah resistor dirangkai seperti gambar.



Nilai hambatan total rangkaian adalah….

A. 11 Ω

B. 12 Ω

C. 16 Ω

D. 24 Ω


10. Tiga buah resistor identik dirangkai seperti gambar.


Nilai hambatan total terbesar dan terkecil adalah pada rangkaian ….

A. 1 dan 2

B. 1 dan 3

C. 2 dan 1

D. 3 dan 1


Bacaan berikut untuk menjawab soal nomor 11 – 12.

ENERGI DAN DAYA

Energi listrik merupakan salah satu bentuk energi yang mudah dikonversi menjadi bentuk energi lainnya. Energi lsitrik yang dikonsumsi oleh suatu alat listrik sebanding dengan waktu pemakaian alat tersebut. Untuk menghemat energi, sebaiknya digunakan alat-alat dengan efisiensi yang tinggi.



Perhatikkan gambar di atas. Sebaiknya kita gunakan lampu LED (Light Emitting Diode) dari pada lampu pijar. Dengan daya yang sama lampu LED mampu menghasilkan cahaya yang lebih terang. Selain itu lampu pijar menghasilkan cahaya yang agak kekuningan berbeda dengan cahaya putih yang dihasilkan oleh LED.

11. Perhatikan hal-hal sebagai berikut.

1) Menggunakan peralatan listrik seperlunya.

2) Mengganti peralatan listrik dengan daya yang rendah.

3) Mengganti peralatan listrik dengan produk bermerek yang mahal

Yang merupakan langkah-langkah penghematan energi lsitrik adalah….

A. 1, 2, dan 3

B. 1 dan 2

C. 1 dan 3

D. 2 dan 3


12. Lampu LED di atas digunakan dalam jangka waktu 5 menit pada tegangan yang sesuai. Energi listrik yang dipakai lampu tersebut dalam satuan SI adalah….

A. 50 Wh

B. 50 joule

C. 1.100 joule

D. 3.000 joule


13. Sebuah lampu memiliki hambatan 200 Ω dihubungkan pada baterai 100 volt selama

30 menit. Energi listrik yang dipakai lampu tersebut dalam satuan SI adalah….

A. 0,025 kWh

B. 25 kWh

C. 90.000 joule

D. 150.000 joule


14. Perhatikan pernyataan-pernyataan berikut ini.

1) Satuan energi listrik adalam SI adalah KWH.

2) Energi listrik sangat mudah dikonversi menjadi bentuk energi lain.

3) Menggunakan alat listrik dengan daya rendah dapat menghemat energi, karena konsumsi energi listrik sebanding dengan daya alat yang digunakan.

Pernyataan yang benar adalah….

A. 1, 2, dan 3

B. 1 dan 2

C. 1 dan 3

D. 2 dan 3


15. Sebuah setrika memiliki spesifikasi 360 W, 200 V. Bila setrika tersebut dipasang pada tegangan 100 V, maka daya setrika adalah….

A. 55 W

B. 90 W

C. 180 W

D. 360 W


16. Perhatikan rangkaian listrik berikut ini.


Bila tegangan masing-masing baterai adalah 1,5 volt dan lampu menyala selama 10 menit, energi listrik yang diubah menjadi cahaya oleh lampu adalah….

A. 1,5 joule

B. 4,5 joule

C. 90 joule

D. 270 joule


17. Perhatikan spesifikasi alat listrik berikut ini.


Bila alat tersebut digunakan selama 5 jam, maka energi listrik yang dikonsumsi adalah....

A. 1,1 kWh

B. 1,25 kWh

C. 1.100 kWh

D. 1.250 kWh


18. Sebuah lampu pijar dari 25 ohm dihubungkan pada tegangan 220 V selama 5 menit, energi yang diterima dari aliran tersebut adalah………

A. 580.800 joule

B. 581.200 joule

C. 590.860 joule

D. 587.400 joule


19. Setrika memiliki daya 400 watt bekerja dengan baik saat dipasang pada tegangan 200 volt. Hambatan setrika adalah….

A. 50 Ω

B. 100 Ω

C. 200 Ω

D. 800 Ω


20. Perhatikan alat listrik di samping. Bila dipasang pada tegangan listrik yang sesuai, maka dalam satu sekon energi listrik yang digunakan oleh alat tersebut adalah….



A. 60 joule

B. 200 joule

C. 800 joule

D. 12.000 joule



21. Perhatikan gambar berikut ini.



Saat lampu A terpasang pada rangkaian, amperemeter dialiri arus 0,6 A. Bila lampu A diganti dengan lampu B, maka amperemeter akan dialiri arus listrik sebesar....

A. 0,4 A

B. 0,5 A

C. 0,6 A

D. 0,8 A


22. Nina ingin menyelidiki hubungan antara tegangan dan kuat arus dalam suatu rangkaian. Data dari hasil percobaan dituliskan dalam tabel berikut.



Berdasarkan data, hambatan rangkaian yang digunakan dalam percobaan adalah....

A. 2 Ω

B. 5 Ω

C. 10 Ω

D. 50 Ω


23. Perhatikan gambar rangkaian listrik berikut.


Hambatan total dari rangkaian di atas adalah ….

A. 8 Ω

B. 10 Ω

C. 15 Ω

D. 24 Ω


24. Perhatikan gambar rangkaian listrik berikut.



Besarnya kuat arus listrik yang melewati ampere meter (A) adalah....

A. 1 ampere

B. 2 ampere

C. 3 ampere

D. 5 ampere


25. Perhatikan gambar rangkaian listrik berikut.



Kuat arus yang melalui hambatan 5 Ω adalah.....

A. 2,0 A

B. 1,6 A

C. 0,4 A

D. 0,1 A


26. Sebuah lampu memiliki hambatan 20 Ω. Lampu tersebut dipasang pada tegangan 12 volt selama 5 menit. Energi listrik yang digunakan lampu adalah....

A. 1,8 joule

B. 18,0 joule

C. 21,6 joule

D. 2.160 joule

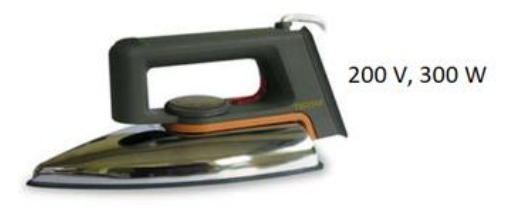

27. Sebuah setrika memiliki spesifikasi seperti gambar berikut.


Bila setrika tersbeut digunakan selama 30 menit, energi listrik setrika dalam satuan SI adalah....

A. 0,1 kWh

B. 0,15 kWh

C. 36 kJ

D. 540 kJ


28. Perhatikan tabel penggunaan alat listrik berikut berikut.


Energi listrik yang dipakai ketiga alat tersebut adalah….

A. 0,19 kWh

B. 0,24 kWh

C. 190 kWh

D. 240 kWh


29. Perhatikan gambar rangkaian berikut ini.

Daya dari R1, R2 dan R3 adalah….

A. 2,5 W, 2 W dan 1,5 W

B. 5 W, 4 W dan 3 W

C. 25 W, 16 W dan 9 W

D. 100 W, 64 W dan 36 W


30. Dua buah kawat dibuat dari bahan yang sama. Panjang kawat A dua kali kawat

B, dan diameternya setengah dari kawat B. Perbandingan hambatan kawat A dan B adalah….

A. 1 : 8

B. 1 : 4

C. 4 : 1

D. 8 : 1
